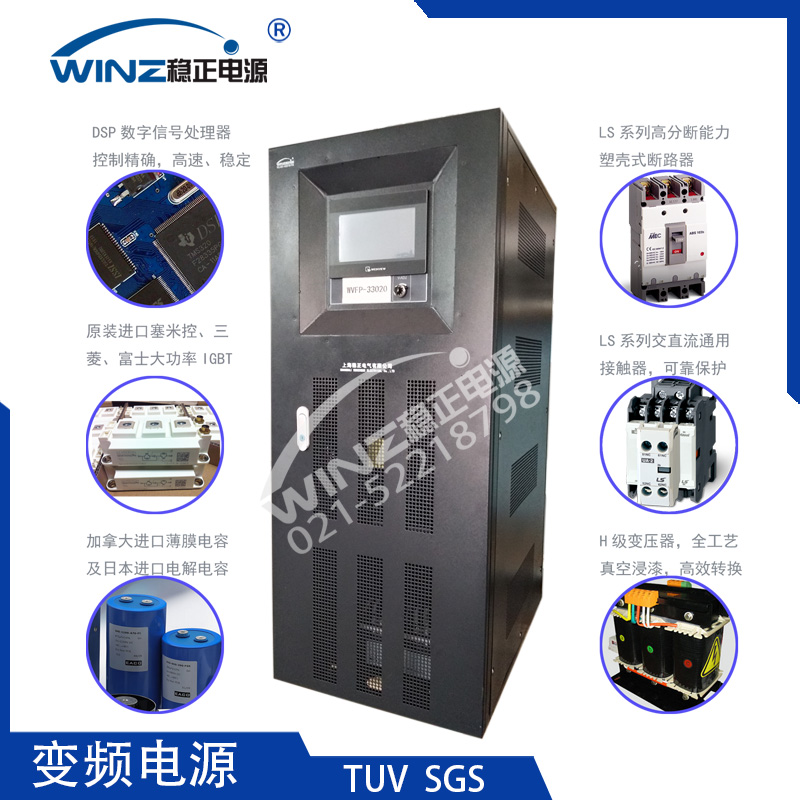

變頻電源

WVFP（CFP）系列DSP（數字信號處理器）控制智能變頻電源是上海穩正電氣有限公司WINZ研發生產的新一代變頻電源，該電源輸出頻率和電壓滿足不同進口設備在國內使用的特殊需求，可以模擬世界各國的電源環境，不僅可以為國內設備出口測試提供電源，也可以在進口設備上直接使用。WVFP（CFP）系列變頻電源具有頻率數字程控可設定、穩頻、穩壓精度高、響應速度快、抗沖擊性好。采用電壓電流雙閉環反饋設計，具有三相電壓自動平衡等優點。

訂購熱線：021-52218798

產品應用&功能特點 | CHARACTERISTI

一、WVFP變頻電源工作原理

WVFP（CFP）系列變頻電源采用交-直-交（AC-DC-AC）逆變環路的工作原理設計，第一級交流變換直流（AC-DC）采用三相全橋
整流模式，將輸入的交流電壓轉換為直流電壓；第二級直流逆變交流（DC-AC）由大功率絕緣柵雙極性晶體管（IGBT）、進口三菱
IGBT驅動單元及高壓無感電容保護電路組成，基于先進成熟的2電平全橋逆變回路，控制上采用了先進的正弦脈寬調制（SPWM）和
空間矢量脈寬調制（SVPWM）技術，把直流母線電壓通過逆變技術轉換為頻率和電壓任意調節的交流電壓源。為凈化電網，減小變
頻電源整流器對電網的沖擊，變頻電源的整流器可由傳統的6脈動升級為12脈動，18脈動整流，有效降低電網沖擊。也可采用主動式
整流濾波單元。

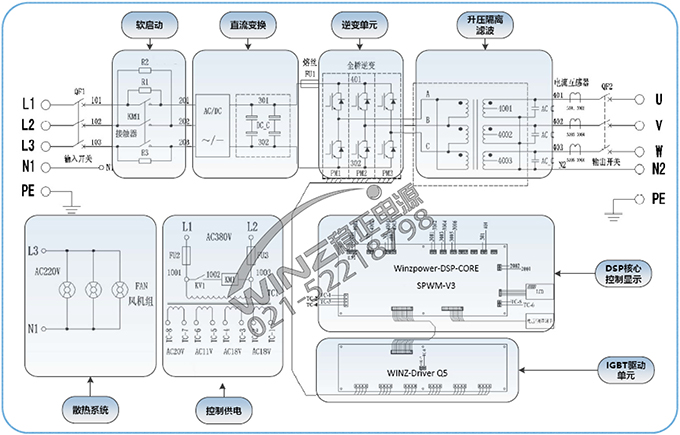

二、WVFP變頻電源控制原理圖：

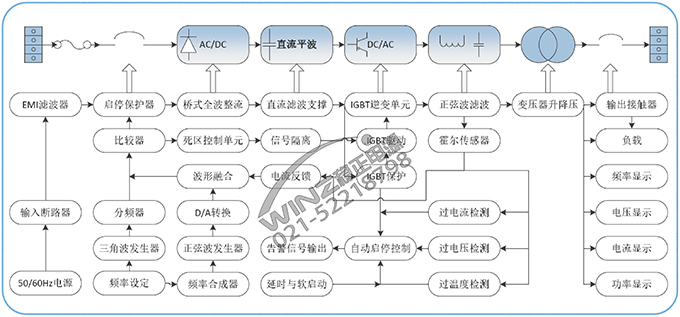

三、WVFP變頻電源系統拓撲圖：

產品型號參數 / PRODUCT PARAMETER

一、WVFP變頻電源產品參數一覽

輸入	電壓范圍	三相380V±20%（單相220V±20%）或其它指定電壓
輸入	頻率	47Hz-63Hz或其它頻率
輸出	調制方式	IGBT/SPWM正弦波脈寬調制方式
	輸出電壓	三相0-520V可調，單相0-300V可調（可定制更高電壓）
	輸出電壓穩定度（平均值）	±1%（可定制更高精度）
	反應時間	2mS（針對輸入電壓）
	電壓波形失真THD	<2%（線性負載）
	輸出頻率	41Hz-73Hz可調，50/60/400Hz固定（可選100Hz/200Hz，可定做5-1000Hz）
	頻率穩定度	<0.1%
	相位偏移	負載三相平衡或空載時≤±1°；100%三相不平衡：≤±4°
	三相不平衡度	三相電壓自動平衡
顯示診斷保護系統	電參數顯示	線電壓（L-L）、三相電壓（L-N），三相電流，頻率，功率
	電參數顯示解析度	電壓解析度0.1V；電流解析度0.1A;功率解析度0.1KW
	故障診斷及顯示	過載短路故障、IGBT模塊故障、熔絲故障、溫度過高故障
	保護	輸入無熔絲開關，輸出無熔絲開關，電子電路快速偵測過電流，過電壓，過載，過高溫，短路并自動跳脫保護及告警

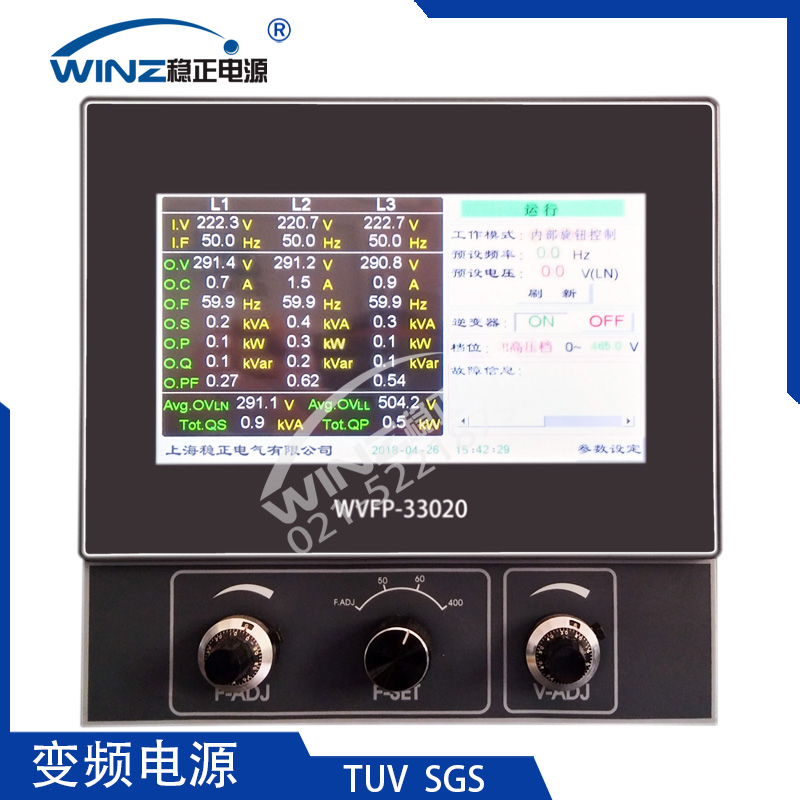

	顯示介質	LCD液晶顯示與觸摸屏顯示可選
過載能力		120%/1h；150%/1min；200%/20s
使用環境		環境溫度-10～45℃，相對濕度0～90％
絕緣電阻		DC500V,20MΩ以上
耐壓		1500Vac/10mA無泄漏

二、WVFP變頻電源產品選型一覽

型號	容量 (kVA)	輸出電流(A)		外形尺寸 W×D×H(mm)
型號	容量 (kVA)	高壓檔	低壓檔	外形尺寸 W×D×H(mm)
WVFP13003 WVFP33003	3	4.2	8.4	350×650×670 (帶輪子)
WVFP13006 WVFP33006	6	8.4	16.8
WVFP13010 WVFP33010	10	15	30
WVFP13015 WVFP33015	15	23	46	460×700×1170 (帶輪子)
WVFP13020 WVFP33020	20	30	60
WVFP33030	30	45	90
WVFP33045	45	68	136	780×650×1450
WVFP33060	60	91	182	780×650×1450
WVFP33075	75	114	228	950×700×1600
WVFP33090	90	137	274
WVFP33120	120	183	366
WVFP33150	150	228	456	1200×750×1800
WVFP33200	200	304	608	1200×750×1800
WVFP33250	250	380	760	1400×800×2000
WVFP33300	300	456	912	1400×800×2000
WVFP33350	350	532	1064	1500×1050×2000
WVFP33400	400	608	1216	1500×1050×2000
WVFP33500	500	760	1520	1500×1050×2000 兩機并柜
WVFP33600	600	912	1824
WVFP33800	800	1216	2432
WVFP331000	1000	1520	3040	1500×1050×2000 三機并柜
WVFP331200	1200	1823	3646	1500×1050×2000 三機并柜
WVFP331400	1400	2127	4254	1500×1050×2000 四機并柜
WVFP331600	1600	2431	4862	1500×1050×2000 四機并柜
WVFP331800	1800	2735	5470	1500×1050×2000 五機并柜
WVFP332000	2000	3038	6076	1500×1050×2000 五機并柜

注：1、90kVA及以下設有高低壓切換開關，90kVA以上高壓檔和低壓檔訂貨時任選一檔；
2、表中的電流是在線電壓380V時計算，實際使用要根據所選設備的最高電壓計算電流；
3、并機系列根據需要可選輸入輸出開關柜。
單相輸出系列

型號	額定容量（kVA）	額定輸出電源（A）		機柜外形尺寸寬×深×高（mm）
型號	額定容量（kVA）	高壓檔	低壓檔	機柜外形尺寸寬×深×高（mm）
VFP11-500W	0.5	4.2	2.1	425×436×173 （4U高度，機架式）
WVFP11001	1	4.2	8.4	425×436×173 （4U高度，機架式）
WVFP11002	2	8.5	17	350×650×670 (帶輪子）
WVFP11003	3	13	26
WVFP11005	5	21	42
WVFP11010 WVFP31010	10	42	84
WVFP11015 WVFP31015	15	63	126	460×700×1170 (帶輪子）
WVFP11020 WVFP31020	20	84	168
WVFP11030 WVFP31030	30	126	252
WVFP11045 WVFP31045	45	189	378	780×650×1450
WVFP11045 WVFP31045	45	189	378
WVFP31060	60	252	504
WVFP31075	75	315	630	950×700×1600
WVFP31090	90	378	756	950×700×1600
WVFP31120	120	504	1008	1200×750×1800
WVFP31150	150	630	1260	1200×750×1800
WVFP31200	200	840	1680	1400×800×2000
WVFP31300	300	1350	2700	1400×800×2000
